| 是否进口：否 | 产地：深圳 | 品牌：SUNMENTA/索恩达 |
| 型号：SVII-K90 | 订货号：SVII-K90 | 货号：SVII-K90 |
| 尺寸：1300*1450*1660mm | 重量：1500kg | 加工定制：是 |
| 规格：1300*1450*1660mm | 是否跨境货源：否 |
全自动钢网检测哪几个***

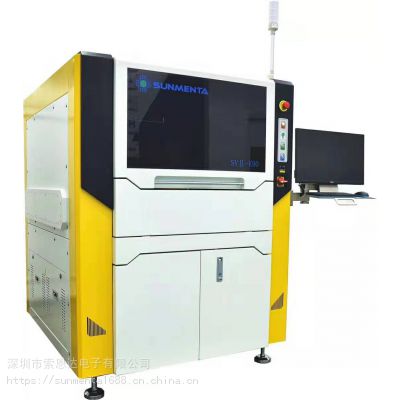

索恩达钢网检查仪SVII-K90-钢网检查仪
***、***的全自动钢网检测设备，此款设备可以快速解决开钢网问题及钢网清洗問題，改善清洗工艺；建立钢网管控标准，完善生产管理体系；替代人工检测，减少人工成本，提高产品品质；并从源头上解决多锡、少锡、连焊等印刷问题。
索恩达致力于中国3D检测专家，拥有强大的研发及制造平台，拥有全自动钢网检查机、离线3DSPI、钢网检测设备、钢网信息管理系统、炉温曲线测试仪、在线测温系统及3D-PDG光栅控制器核心技术产品，公司将全力打造***3D检测及温度检测方案商
索恩达钢网检查仪SVII-SVII-K90工艺的改善
1、解決来料不良及清洗检测問題，完善清洗工艺
2、建立钢网管控标准，完善生产管理体系
3、替代人工检测，提高产品品质
4、从源头上解决多锡、少锡、连焊等印刷问题
5、01005以及更小的零件已经逐渐普及，高精密检测符合未来发展趋势
索恩达钢网检查仪SVII-SVII-K90 为精准而设计高速直线电机（磁悬浮传动）运控驱动装置，采用新加坡DKM调整直线电机驱动模组，改变传统丝杆传输长期磨损产生精度不准确问题，达到高精度、免维护保养、坚如磐石，整机采用大理石一体化结构，同人体工学***结合。
·索恩达钢网检查仪SVSVII-K90案例分析
·索恩达钢网检查仪SVII-K90技术特点
导入CAD文档，测试数据可快速与SPI进行对接追溯查询；
导入GERBER数据，模块化数据结构，3分钟内立刻测量查看结果；
快速钢网检测且将不同SPC分析结构自动合并，解决在钢网开口过程中设计规范，快速引导客户应用；
检测钢网开孔面积、位置、偏移、尺寸大小、毛刺、异物、堵孔、少孔、多孔、张力数据等；
开放式的通讯协议，完全与市场在线实时系统完成数据对接，可随时查看任何钢网编号数据及使用状态；
检测速度全球最快，标准PCB230*150测量速度2分钟，包括查看数据结构SPC分析
·索恩达钢网检查仪SVII-K90 ***的技术参数（SVII-K90）
检测规格
| |
检测用途
| 来料检测或清洗后检测
|
测量项目
| 开孔面积、位置、偏移、尺寸大小、异物、毛刺、堵孔、少孔、多孔、张力
|
测量时间
| 2分（230×150mm标准）
|
检测性能
| |
开口部面积测量精度
| Gage R&R﹤5.0%(实际测量是GR&R﹤1-2%以下
|
开口部位置测量精度
| 10μm
|
传动机构
| 重复性±5μm 伺服系统（分辨率：1μm）
|
光学
| |
相机
| 500万或者1200万
|
镜头
| 双远心镜头
|
照明
| 特殊白色LED光源
|
分辨率
| 默认8μm,可定制
|
FOV
| 20.5mm×15.6mm（可选）
|
钢网
| |
网框尺寸
| (736*736）mm （300*300）mm 最小
|
程序方法
| |
Gerber file
| RS-247X格式（Gerber data teaching)
|
软件
| |
SPC
| Histogram,Xbar-R Chart,Xbar-S Chart,Cp&Cpk,%Gage Repeatability Data,SPI Daily/Weekly/Monthly Reports
|
远程维护
| TeamViewer软件
|
离线编程
| 离线编程查看
|
计算机
| |
品牌
| 工控机或工作站
|
系统
| Windoes7 专业版64位
|
其他
| |
电源要求
| 220V,50/60HZ,功耗：2000W
|
设备尺寸
| 1200*1200*1500mm（长*宽*高）不含三色灯
|
气源
| 0.4Mpa-0.6Mpa
|
设备重量
| 1000KG |
