| 是否进口：否 | 产地：深圳 | 订货号：SGO-500D |
| 货号：SGO-500D | 加工定制：否 | 品牌：SUNMENTA/索恩达 |
| 型号：SGO-500D | 是否跨境货源：否 |
光栅数字控制器选索恩达，专业生产厂商

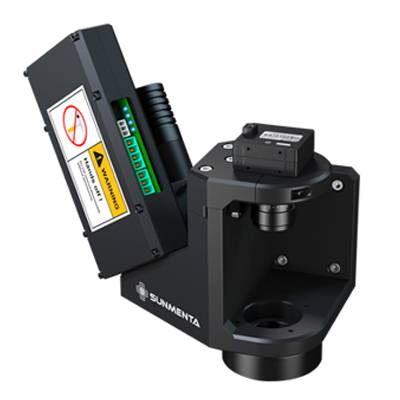

为精准而设计 “高速三维数字光栅控制器”凭借PDG自动光栅控制技术、PMP轮廓测试技术为锡膏印刷、微电子元器件提供高精度的三维和二维测量。内部结构模块化设计，实现了高集成，简单化，有利于各种应用及设备维护。
|
|
| 功能特点 |
PDG可编程全光谱结构光栅 世界***的可编程光栅(PDG)技术形成全光谱结构光栅，实现了对结构光栅的软件调制及控制，提高了设备的检测能力和适用范围。
| |
PMP调制轮廓测量技术 运用***的相位轮廓调制测量技术(PMP)，8比特的灰阶分辨率，达到0.37微米的检测分辨率。对焊膏印刷进行高精度的三维和二维测量。
| 3维及2维测量 自动检测所有需要检测的物体的体积，面积、高度、XY位置形状不良等工艺缺陷。
|
克服反射率的差异 同步漫反射技术（DL）完全解决焊膏的结构阴影和亮点干扰。
|
| 高精度工业数字相机 配合500万像素的高精度工业数字相机，确保了世界最快的检测速度。
|
***的稳定性 控制器由可编程控制器、数字光栅、影像系统组成。
|
应用于SPI焊膏检测 SPI 解决焊膏缺陷，包括体积、面积、高度、XY偏移、形状，漏印、少锡、多锡、高度偏高、高度偏低、连锡、偏位、形状不良。
|
|
应用于焊膏印刷 印刷机与SGO-500三维数字光栅控制器(PDG)组合，快速提升3大优势： 降低成本 产品合并后价格直接下调25%。 提高产品检测自控能力 形成真正的闭环控制，通过印刷后***检测结果，自动对印刷机优化和调整。 自行组合，误判、识别错误 快速模块化组合，根据客户来做检测装置选配及持续升级。
|
|
应用于AOI自动光学检测 3D AOI 创新技术解决了现有 2D AOI 无法解决的瓶颈。 利用3维测量核心技术，不受密脚距、透明度、颜色、阴影等周围环境及元器件特性的影响，在原有的2D-AOI基础上快速提升检测能力。
|
|
软件系统 “sunmenta图像分析软件”满足您的真正需求 “sunmenta图像分析模块软件为您提供各项标准通信接口，为你的二次开发应用提供方便，只需简调用即可应用，其全面的功能让获取图像、使用滤镜、测量处理和分析成为简单的流程。用户可以轻松快速地进行参数控制。
|
SGO-500D的技术参数
| 测量原理 | Measurement Principle | 3D 白光 PMP PDG（可编程数字光栅） |
| 测量项目 | Measurements | 体积、面积、高度、XY偏移、形状,轮廓 |
| 检测不良 类型 | Detection of non- performing types | 漏印、少锡、多锡、高度偏高、高度偏低、连锡、偏位、形状不良 |
| 相机 | Camera | 500万像素 |
| FOV尺寸 | FOV size | 48×34mm |
| 精度 | Accuracy | 高精度：±1μm |
| 分辨率 | Resolution | XY方向：10μmZ轴：0.37um |
| PDG控制器 | 45度可变光栅 | 双投影（快速解决阴影效果问题） |
| 重复精度 | Repeatability | 体积：小于1%（4 Sigma)高度：小于1μm(4 Sigma),面积：小于1%（5 Sigma) |
| Gage R＆R | Gage R＆R | ＜＜10%（6 Sigma） |
| 检测速度 | Detection Speed | 高精度模式：小于0.5秒/FOV |
| Mark点检测时间 | Mark-point detection time | 0.5秒/个 |
| 测量高度 | Maximum Measuring height | 700μm(2000) μm |
| 弯曲PCB测量高度 | Maximum Measuring height of PCB warp | ±5mm |
| 最小焊盘间距 | Minimum pad spacing | 100μm |
| 最小测量大小 | Smallest sizemeasurement | 长方形：150μm(5.9 mils), 圆形：200μm(7.87 mils) |
| 工程统计数据 | Engineering Statistics | Histogram, Xbar-R Chart, Xbar-S Chart,Cp & Cpk, % Gage Repeatability Data,SPI Daily/Weekly/Monthly Reports |
| 读取检测位置 | Read position Detection | 支持Gerber Format(274x, 274d)格式，人工Teach模式 |
| 操作系统支持 | Operating system support | Windows?XP Professional ＆windows?7 professional |
| 电源 | Power | 200-240VAC,50/60HZ单相 |
